UR5機器人的安裝和卸載教程

發布時間：2022-01-12 17:24:12     作者：顯揚科技

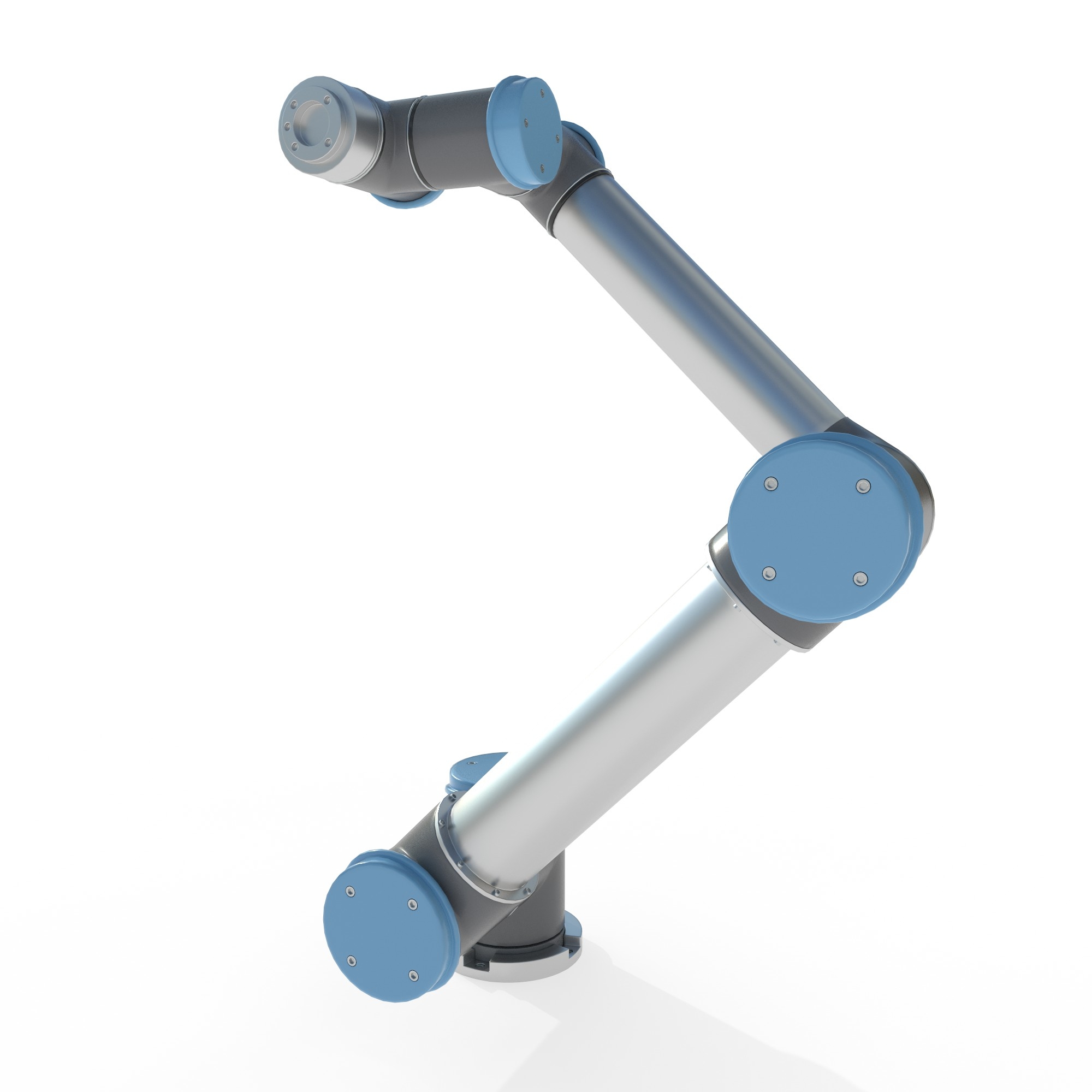

機器人手臂安裝
    使用四顆 M8 螺栓，通過機器人機座上的四個 8.5 mm 孔來安裝機器人手臂。建議以 10 Nm 扭矩緊固這些螺栓。如果需要非常準確地調整機器人手臂的位置，可以使用預留的兩個 Ø8 孔，并用銷釘加以固定。也可采購精確的基座作為附件來使用。機器人連接器電纜可穿過基座的側面或底部安裝。將機器人安裝在一個堅固的表面，該表面應當足以承受至少 10 倍的基座關節的完全扭轉力，以及至少 5 倍的機器手臂的重量。此外，該表面應沒有震動。如果機器人安裝在線性軸上或是活動的平臺上，則活動性安裝基座的加速度應很低。高加速度會導致機器人停止，因?yàn)闄C(jī)器人會誤以為撞到東西。

安裝和卸載接口
    要實現安全功能冗余，控制箱必須能夠知道是否存在 Euromap 67 接口。因此，安裝和卸載接 口時必須嚴格遵循以下安裝和卸載程序。

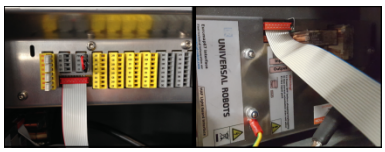

    請注意下面帶狀電纜的方向。

安裝
    接口可以安裝在控制箱底部或左側，請參見下圖并遵循下面的程序執行操作。嚴禁以任何其他方式安裝接口。
1. 切斷控制箱電源。
    • 示教盒電源按鈕的綠燈必須熄滅。
2. 安裝接口。
    • 將 1 顆 M6 螺母擰在接地連接器上。
    • 將 4 顆 M4×8mm 螺絲擰到接口上。
    • 擰上 4 顆 M4×8mm 螺絲，堵住空孔。
    • 向右按壓帶狀電纜。
    • 使用一些受釘嵌條固定帶狀電纜。
3. 打開控制箱電源。
    • 系統將自動檢測接口。
    • 機器人安全系統報告 EUROMAP 67 已檢測到，但未在機器人安裝中定義。轉至“安 裝設置”、“安全”和“其他”，然后選中 Euromap67 復選框。
    • 按保存并重啟按鈕。
    • GUI 將重啟。
    • 確認新的安全設置。
    • EUROMAP 67 現已安裝，可隨時使用。 卸載
1. 切斷控制箱電源。
    • 示教盒電源按鈕的綠燈必須熄滅。
2. 拆卸接口。
    • 拆卸帶狀電纜。
    • 從接地連接器上卸下 M6 螺母。
    • 從控制箱外部卸下所有 M4 螺絲。
3. 打開控制箱電源。
    • 機器人安全系統報告 EUROMAP 67 已在機器人安裝中定義，但在系統中檢測不
到。轉至“安裝設置”、“安全”和“其他”，然后取消選中 Euromap67 復選框。
    • 按保存并重啟按鈕。
    • GUI 將重啟。
    • 確認新的安全設置。
    • EUROMAP 6 現已卸載。
