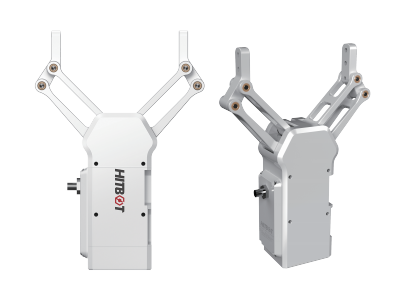

慧靈Z-EFG-100電動夾爪接線方式及基本性能參數

發布時間：2021-12-08 18:57:22     作者：顯揚科技

      顯揚科技是慧靈夾爪官方代理商，提供穩定可靠慧靈夾爪，以及原廠售后、保修服務。顯揚科技已為眾多高校以及中小型企業提供了多個慧靈夾爪，客戶滿意度極高。

慧靈Z-EFG-100電動夾爪的特點：

1. 大行程
2. EIA485總線控制
3. 與機械臂簡單適配

慧靈Z-EFG-100電動夾爪的適用場景：

1.易碎場景，如試管、雞蛋等；
2.凌亂擺放的零件的排列和選別；
3.狹窄場景下的夾持；
4.易變形的場合，如圓環等；
5.軟接觸高頻率場合；
6.實驗室、醫療等無氣源場合。



慧靈Z-EFG-100電動夾爪的接線方式：


• EFG-100采用4芯M8航空插對外連線，配套接線可選擇180出線方式和90出線方式，選擇90出線方式時出線方向?yàn)閵A爪尾端（無夾指端）。

注意:

      請?jiān)诮泳€時務必確認電源線正負極正確，485通訊線與電源線正確，由于接線錯誤導致燒毀不在正常保修范圍內。

慧靈Z-EFG-100電動夾爪的通訊協議：

      通訊協議采用半雙工模式進行，即上位機/PLC向下位機發送控制指令，一段時間后(可配置)下位機向上位機返回命令。

      通訊支持總線式控制，可以為夾爪配置不同的ID號ID范圍0x00~0xFE。0xFF為廣播指令，所有夾爪均會相應，但是不不返回命令。

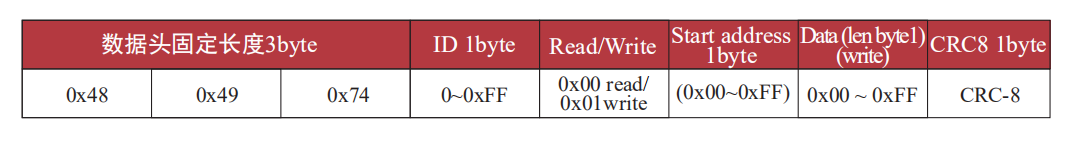

上位機向夾爪發讀寫入指令結構如下：

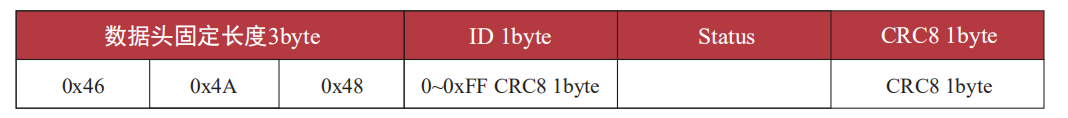

夾爪向上位機返回寫指令結構如如下:

其中Status為寄存器0x6C狀態，指示當前err狀態

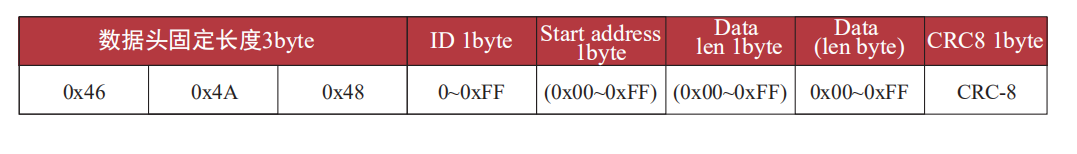

夾爪向上位機返回讀指令結構如如下:

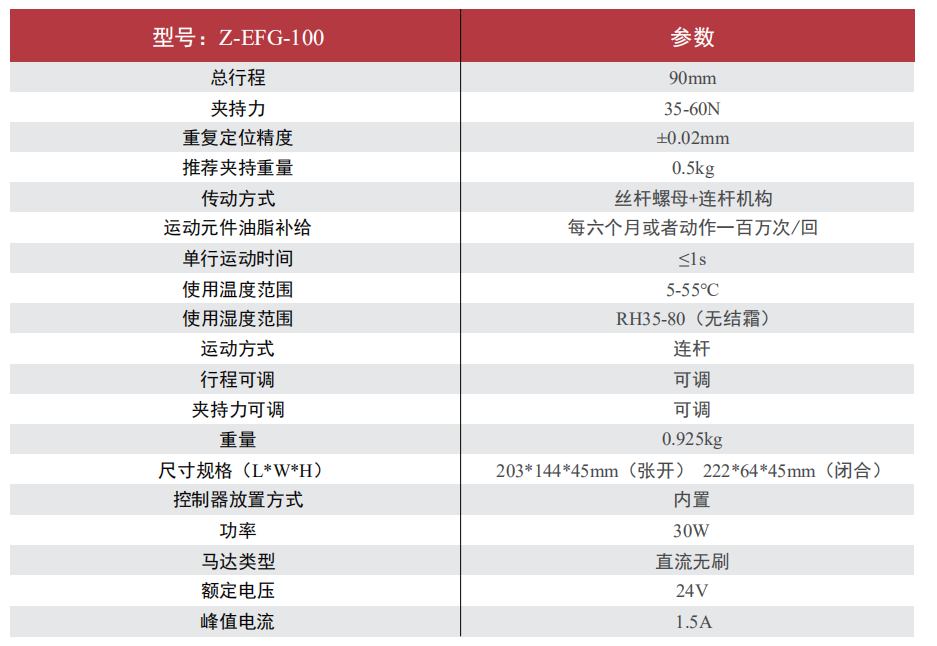

慧靈Z-EFG-100電動夾爪的性能參數：
