在噴漆作業過程中，噴漆廢氣處理系統發揮著至關重要的作用，然而，其運行時所承受的載荷作用可能引發一系列復雜問題，其中破壞應力的產生尤為值得關注。



 一、噴漆廢氣處理系統的構成與工作原理

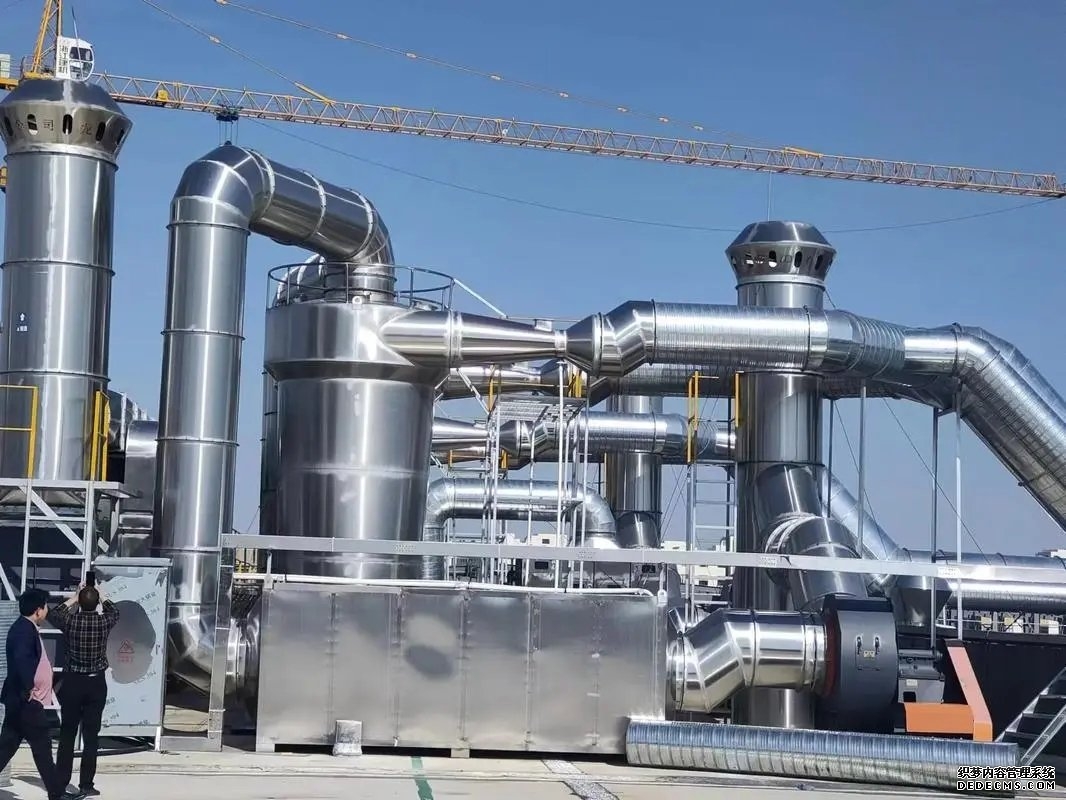

噴漆廢氣處理系統通常由多個環節組成，包括廢氣收集裝置，如集氣罩、通風管道等，負責將噴漆過程中產生的廢氣集中收集起來；預處理設備，像噴淋塔，通過水霧噴淋去除廢氣中的漆霧顆粒和部分水溶性污染物；還有核心的凈化設備，例如活性炭吸附裝置、催化燃燒裝置等，用以分解或吸附廢氣中的有機污染物，使其達標排放。這些設備協同運作，確保噴漆廢氣得到有效處理，減少對環境和人體健康的危害。



 二、載荷類型及其來源

1. 機械載荷：

     通風機運轉時會產生振動，這種振動通過管道傳遞到整個廢氣處理系統，形成周期性的交變機械載荷。***別是當風機葉片不平衡、軸承磨損或基礎松動時，振動幅度增***，對連接部件的沖擊力更強。

     廢氣氣流在管道內高速流動，會對管壁產生沖刷力，尤其在彎頭、三通等部位，氣流方向改變，局部壓力變化劇烈，進一步加劇了機械載荷的作用。此外，若系統中有物料輸送裝置，如用于添加吸附劑的設備，其運行過程中的啟停、負載變化也會給整體結構帶來額外的機械沖擊。

2. 熱載荷：

     對于采用催化燃燒法處理廢氣的工藝，反應過程中會釋放***量的熱量。雖然***部分熱量被設計用于維持反應溫度，但仍有一部分會傳導至周邊設備及管道。長時間處于高溫環境下，材料會發生熱膨脹，不同材質因熱膨脹系數差異，相互制約下產生熱應力。例如，金屬管道與陶瓷催化劑載體連接處，由于二者熱膨脹程度不同，在升溫降溫循環中極易出現應力集中。

     另外，在一些干燥地區或夏季高溫時段，室外布置的廢氣處理設備受到陽光直射，表面溫度升高，內部空氣受熱膨脹，同樣會產生一定的熱應力，影響設備的密封性和結構完整性。

3. 化學載荷：

     噴漆廢氣成分復雜，含有多種有機溶劑蒸氣，如苯、甲苯、二甲苯等，這些物質具有較強的腐蝕性。它們與廢氣處理設備內壁接觸后，可能發生化學反應，腐蝕金屬材料，削弱材料的強度。***別是在潮濕環境下，廢氣中的酸性氣體（如二氧化硫、氮氧化物）溶解于水形成酸液，對金屬的腐蝕速度更快，加速了設備老化，降低了其抵抗其他載荷的能力。

     某些***殊的噴漆工藝可能會使用含氟、氯等鹵素元素的涂料，在廢氣處理過程中，這些元素有可能轉化為相應的氫鹵酸，更具腐蝕性，對設備造成嚴重的化學侵蝕，增加破壞應力產生的風險。

 三、破壞應力的形成機制

1. 應力集中現象：

     在廢氣處理設備的幾何形狀突變處，如開口、缺口、孔洞以及截面過渡區域，應力分布不再均勻，會出現應力集中。以通風管道上的法蘭連接為例，螺栓孔周圍由于截面削弱，應力水平遠高于其他部位。當受到機械振動或熱脹冷縮引起的變形時，這些高應力區***先達到材料的屈服極限，進而產生塑性變形甚至裂紋。

     焊接接頭也是常見的應力集中源。焊接過程中，焊縫及其附近母材經歷了加熱熔化、冷卻凝固的過程，金相組織發生變化，晶粒粗***，韌性降低。同時，焊接殘余應力的存在使得該區域在實際承載時更容易引發破壞。一旦遇到突發的沖擊載荷或疲勞載荷，焊接缺陷處就可能萌生裂紋并擴展，***終導致設備失效。

2. 疲勞損傷積累：

     如前所述，通風機的持續振動使廢氣處理系統不斷受到交變應力的作用。在這種反復加載  卸載的過程中，材料內部的微觀缺陷逐漸匯聚、長***。起初，只是在個別晶粒間形成微小裂紋，但隨著疲勞次數的增加，裂紋不斷擴展，有效承載面積減小。當剩余截面無法承受外加載荷時，就會發生突然斷裂。而且，由于疲勞破壞往往沒有明顯的預兆，危害極***。

     熱疲勞也是不可忽視的因素。設備在頻繁的開機、停機或工況波動時，溫度快速升降，材料經受冷熱交替循環。每次溫度變化都伴隨著體積的改變，受限于相鄰部件的約束，從而產生熱應力。多次循環后，材料表面的氧化膜破裂，內部晶體結構受損，出現剝落、凹坑等損傷，降低了設備的耐久性。

3. 腐蝕與應力協同效應：

     化學腐蝕不僅直接破壞材料的表面完整性，還會與機械應力、熱應力相互作用，加速破壞進程。一方面，腐蝕產物一般疏松多孔，附著力差，不能有效地保護基體金屬，反而成為新的腐蝕源，加深腐蝕深度。另一方面，拉應力的存在促使裂紋尖端***先溶解，形成蝕坑，而蝕坑又反過來加劇應力集中，形成一個惡性循環。例如，在活性炭吸附床中，活性炭顆粒之間的摩擦?xí)斐删植磕p，暴露出新鮮的金屬表面，若有腐蝕性廢氣侵入，很快就會在此引發點蝕，并在應力作用下迅速發展成穿透性裂紋，威脅設備的安全運行。



綜上所述，噴漆廢氣處理載荷作用引起的破壞應力是一個涉及多方面因素的復雜問題。深入了解其產生的根源、作用機制以及對設備的影響，有助于我們在設計、制造、運維各階段采取針對性的措施，提高廢氣處理系統的可靠性和穩定性，保障噴漆產業的可持續發展。
